GKYWG-63投入式液位計

產品概述

GKYWG-63投入式液位計是河北光科測控設備有限公司采用擴散硅壓阻式壓力傳感器作為測量元件，經過數字放大處理電路及溫度補償，利用壓阻式原理，將被測介質的表壓轉化為標準的電流信號，是一種可測量液位的壓力傳感器。又稱“靜壓液位計、液位變送器、液位傳感器、水位傳感器”等。

GKYWG-63投入式液位計通過激光焊接加工技術制造而成。壓力敏感芯片采用自有技術，芯片被封裝在316L不銹鋼外殼內，并灌充硅油，介質壓力加在不銹鋼隔離膜片上，通過硅油傳遞到敏感芯片，從而輸出一個與壓力成線性正比變化的電壓信號，經過放大電路的轉換，實現兩線制4～20mA輸出。其結構小巧，調校簡單靈活，具有防爆性；可廣泛用于石油、化工、污水處理、恒壓供水、機械、冶金、電力等領域，并適用于多種液位測量與控制。

產品特點

高穩定性，零位和滿位長期穩定性可達0.2％FS/年

固態結構、無可動部件、可靠性高

安裝方便、結構簡單、模塊化設計、耐低溫液晶顯示

水，油都可以進行測量，測量介質不受起泡、沉積、質量影響

直接投入到被測介質中，安裝使用方便

可用于粘稠和腐蝕介質的測量

適用于給排水、污水處理、地下水、水庫、河道、海洋等有波動或急流的液體環境的水位監測

典型應用

1、石油工業、電力、市政、水利、制藥、食品

2、消防水池、雨水池、污水池、河道測量

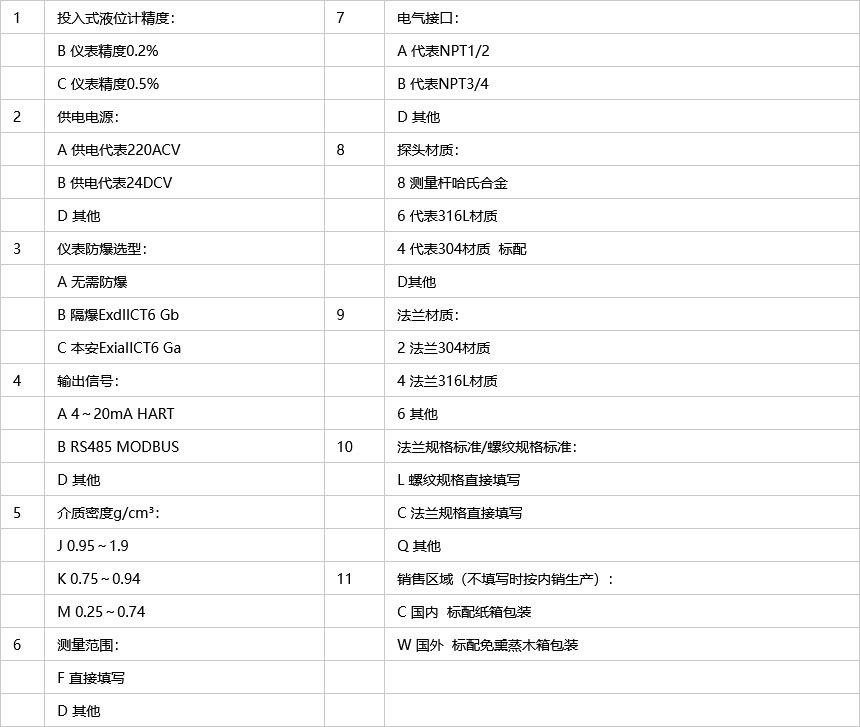

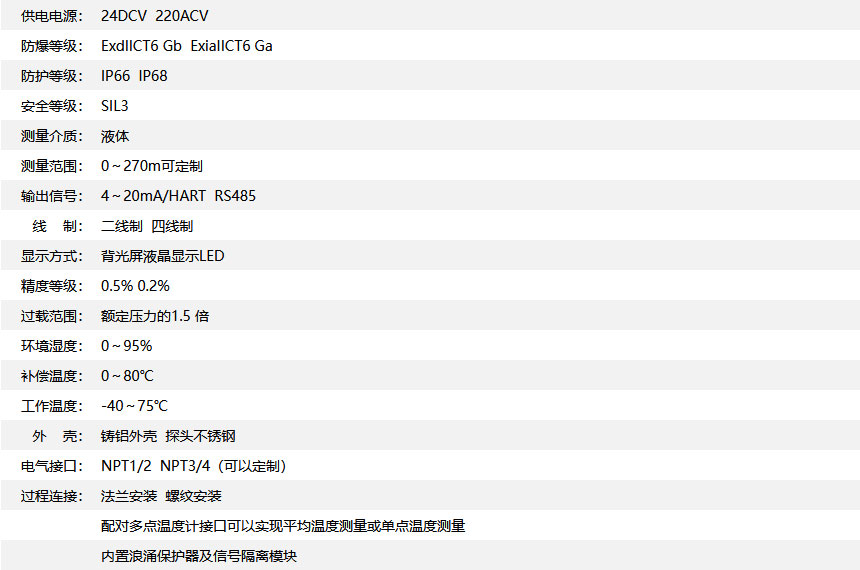

技術參數

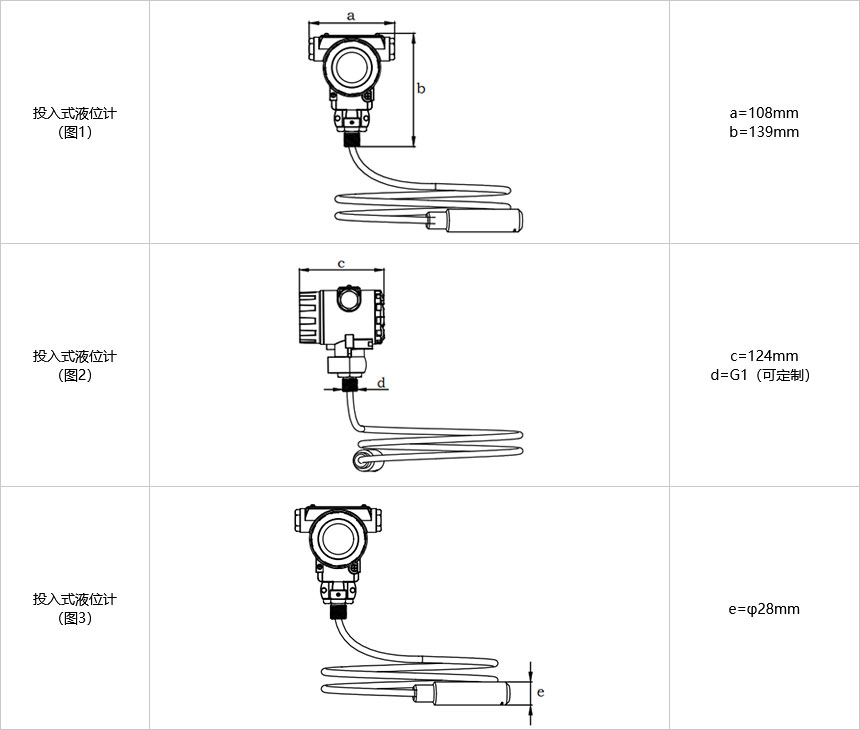

外形尺寸

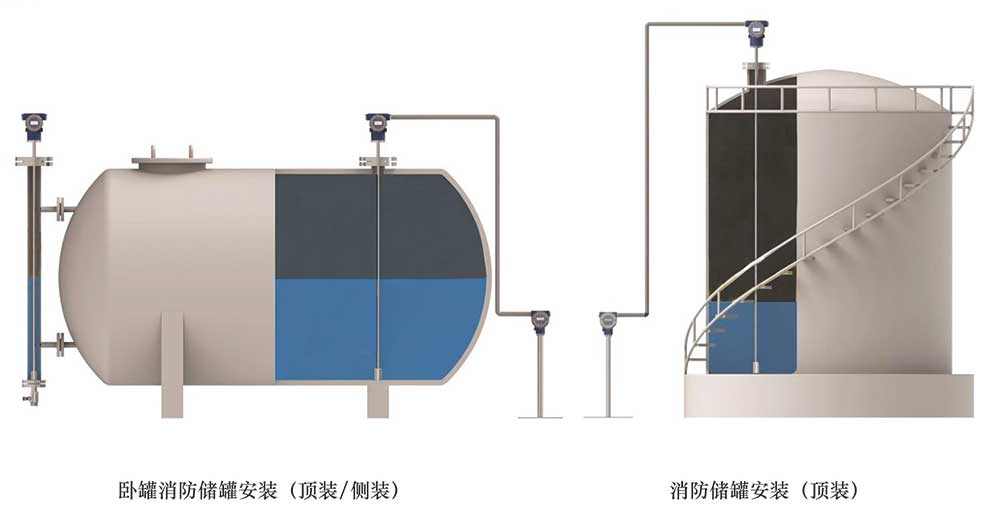

安裝示意

安裝要求：一般采用標準法蘭或螺紋安裝于罐頂，特殊工況選擇側側垂直安裝，為方便調試，儀表安裝建議在有平臺的地方。
